Как подобрать размер воздуховода?
Rozměry vzduchovodů jsou důležitým hlediskem při vytváření větrání, na kterých závisí objem průchodu vzduchu (M3), tlak (Pa), rychlost (m.s.). Zároveň musí rozměry potrubí harmonicky zapadat do interiéru a nezasahovat do jiných systémů. Nesprávná volba průřezu naruší činnost ventilace.
Vzduchovody se vyrábějí v pravoúhlých a kulatých částech, každý typ má řadu velikostních norem určených průmyslovými požadavky, vlastnostmi zařízení, snadnou instalací a dodáním.
společnost “BusinessFor” vyrábí vzduchovody pravoúhlých průřezů a kulatých průměrů potřebné pro vytvoření ventilačních a klimatizačních systémů. Řešením je vybrat standardní vzduchové kanály z předloženého seznamu.
Obdélníkové velikosti potrubí
Obdélníkové vzduchovody se vyrábějí v libovolné velikosti, se stranou nejméně 100 mm s obvodem 3 metry, jsou instalovány další prvky pro vyztužení. Standardní délka krabic 1250 mm, podél šířky listu.
V tabulce jsou uvedeny hlavní rozměry:
| Rozměry v mm | Rozměry v mm |
| 100*100 | 600*400 |
| 150*100 | 700*400 |
| 150*150 | 700*500 |
| 200*150 | 800*500 |
| 200*200 | 800*600 |
| 250*200 | 900*400 |
| 250*250 | 900*500 |
| 300*200 | 1000*500 |
| 300*250 | 1000*800 |
| 400*200 | 1200*800 |
| 400*300 | 1200*1000 |
| 500*250 | 1500*1000 |
| 500*300 | 2000*1000 |
| 600*350 | 2000*1500 |
* Lze objednat vzduchovody nerovnaké 1250 milimetrů, bude to dražší na m2 hotového výrobku, je to dáno technologií výroby.
Kulaté velikosti potrubí
Rozměry vzduchových kanálů s kulatým průměrem byly vytvořeny z průmyslových standardů a schopností stroje, byly přijaty jako celoprůmyslové;
- spirálová rána
- rovný šev
Spirálově vinuté – vyrábí se na stroji, velikosti se formují dle zařízení (tuhé kroužky – vodítka při tváření trubky není technicky možné vyrobit jiné velikosti). Standardizace průměrů usnadňuje výběr tvarových prvků a zařízení, což zkrátí čas na montáž ventilace.
| Размер мм | Размер мм |
| 100 | 500 |
| 125 | 560 |
| 140 | 630 |
| 160 | 710 |
| 180 | 800 |
| 200 | 900 |
| 225 | 1000 |
| 250 | 1120 |
| 280 | 1250 |
| 315 | 1400 |
| 355 | 1600 |
| 450 |
Rovný šev – velikostní řada je sice vázána na evropskou normu, lze vyrobit libovolné velikosti od 80 do 1000 milimetrů, lze i více, ale nebude tuhost trubky. Pro správný tvar průměru se vyválcuje zig (výztuha s konvexní částí směrem ven).
Volba typu a velikosti vzduchovodů, jejich tvar závisí na parametrech ventilačního systému.
Zpravidla se při vytváření ventilace setkávají trubky různých průřezů a průměrů.
Při plnění svých úkolů spolu dokonale fungují.
Andrey Saratovkin, záchranář a instruktor kurzů ITLS, BLS a první pomoci, viděl zajímavou poznámku zahraničního kolegy NAR Doctor. Materiál jsem přeložil a upravil, abych se podělil o své myšlenky na téma nosohltanových vzduchovodů.
Jak efektivní je použití nasofaryngeálních dýchacích cest?
Nasofaryngeální dýchací cesty jsou jedním z nejjednodušších způsobů udržení průchodnosti dýchacích cest. Zařízení je široce používáno v zahraničí, používá se v taktické medicíně a používá ho záchranná služba. Ale toto zařízení může způsobit škodu.
Otázka zní: jak vybrat velikost vzduchovodu nosohltanu a existuje vůbec metoda, která zohledňuje všechny vlastnosti oběti a může být účinná?
Situace dnes
Neexistuje jednotný názor na to, jak změřit vhodnou délku nasofaryngeální dýchací trubice. Několik studií nalezlo korelaci mezi orientačními body na obličeji a velikostí těla, ale autoři přehledu pro to nenašli přesvědčivé vědecké důkazy. Přezkoumané studie také neposkytly důkazy na podporu současných doporučených pokynů pro dimenzování zkumavek. To může vést k tomu, že programy lékařského výcviku neobsahují aktuální vědecké informace o velikosti dýchacích cest.
Jak se nyní vybírají vzduchovody?
Ideální vzduchový kanál, pokud je správně nainstalován, by měl být umístěn 1 centimetr nad epiglottis.
Pokud nosohltanové dýchací cesty při zavádění způsobí u pacienta kašel (dotýká se epiglottis), znamená to, že nejsou správně vybrány a jsou uloženy příliš hluboko.
Lze vypočítat pomocí vzorce
Délka nazofaryngeálních dýchacích cest se vypočítá pomocí empirického vzorce: L (mm) = (výška (palec) X 2,3241) – 15,38.

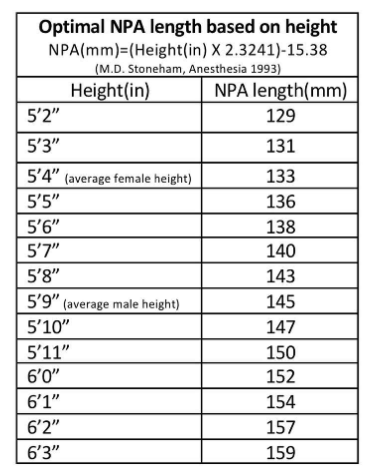

Tabulka velikostí vzduchového potrubí ve dvou měrných jednotkách:
Nevýhoda této metody: Pokud člověk potřebuje dýchací cesty, znamená to, že má narušené dýchací cesty a tento problém je potřeba co nejdříve vyřešit. V nouzové situaci bude pro člena týmu EMS obtížné použít tento vzorec: je málo času a není známo, kde získat přesnou výšku osoby, zejména v palcích.
Můžete se spolehnout na anatomické parametry
V praxi specialisté používají metodu určování délky přiložením zařízení na tvář oběti – to je založeno na přesvědčení, že délka vzduchovodu koreluje se vzdáleností od křídla nosu po tragus ucha, ušní boltec nebo mandibulární úhel.
Nevýhoda této metody: Existují studie, které existenci takového spojení potvrzují. Existují studie, které to vyvracejí. Neexistuje žádný nezvratný vědecký důkaz metody, takže výběr velikosti na základě vzdálenosti od nosních dírek k jinému bodu nelze nazvat přesným.
Znalost velikosti situaci nezmění
I když specialista EMS s jistotou ví, že oběť potřebuje vzduchové potrubí o délce 159 mm nebo 6,3 palce, bude pro něj obtížné vybrat to správné. Většina výrobců potrubí vůbec neuvádí délku, ať už v milimetrech nebo palcích.
Píšou francouzskou velikost (Fr) nebo prostě průměr v milimetrech.
Fr = průměr trubky v mm x 3. Například 21 Fr odpovídá průměru 7 mm. Ruský internetový obchod nabízí vzduchovody v následujících velikostech: 28 Fr (9.3 mm) a 26 Fr (8.7 mm). Z těchto údajů člověk délku nezjistí ani nevypočítá.
Proč je to špatné
To komplikuje práci lékaře, protože je to délka vzduchovodu, která určuje jeho účinnost. Příliš krátká dýchací cesta nebude účinná a neoddělí měkké patro od zapadlého jazyka, pokud bude příliš dlouhá, zablokuje vstup do dýchacího traktu nebo vstoupí do jícnu.
Navíc použití nesprávně dimenzovaných nasofaryngeálních dýchacích cest může vést ke zranění a nutnosti dalšího lékařského zásahu. Stonehamova studie zjistila, že 7 % zavedení dýchacích cest vedlo ke středně těžkému nebo těžkému krvácení. V jiné studii od Stonehama data prokázala 73% výskyt nesprávného umístění nazofaryngeálních dýchacích cest.
Jak bylo rozhodnuto
Lékárničky jsou vybaveny nazofaryngeálními vzduchovody jedné nebo dvou středních velikostí. Například 150 a 159 mm. Pokud vezmeme v úvahu vzorec nebo anatomickou metodu, i když je nepřesná, pak rozdíl mezi potřebným zařízením pro různé lidi může dosáhnout 30 mm. Průměrná výška ženy je 162,5 cm a muže 175 cm, což odpovídá velikosti kanálu 133 mm u průměrné ženy a 145 mm u průměrného muže. Podle studie je průměrná vzdálenost od nosní dírky k epiglottis u žen 140 mm au mužů – 159. Pouze v jednom z těchto „průměrných“ případů bude vhodný vzduchový kanál z lékárničky. Proto nemůže existovat univerzální sada vzduchovodů.
