Jaký je jmenovitý proud?

Jistič (CB) je jedním z hlavních pilířů bezpečnosti elektrické sítě. Je určen pro nouzové vypnutí obvodu. Mnoho lidí alespoň jednou slyšelo nebo vyslovilo frázi „dopravní zácpy vyletěly“ – to je aktivace AV.

Takové zařízení je instalováno v budovách jakéhokoli typu: obytné, administrativní, průmyslové. Vybírá se podle příslušných technických charakteristik, protože elektrické požadavky na byt a továrnu jsou jasně odlišné.

5% sleva Pro čtenáře našeho blogu
5% sleva za celek
sortiment Váš propagační kód: BLOG Zobrazit všechny stroje

Všechny potřebné parametry jsou znázorněny značkami na těle jističe. Používají se k tomu různé konvence.

Obecné zásady pro označování „kulometů“

Označení jakéhokoli „kulometu“ je provedeno nesmazatelnou barvou. I když je vypínač v provozu mnoho let, nápisy na něm budou dobře čitelné. To se děje tak, aby každý mistr mohl okamžitě pochopit vlastnosti zařízení a správně jej opravit nebo připojit.

Hlavní nápisy jsou obvykle umístěny na předním panelu. Značení značí:

• jméno výrobce;
• modelové řady;
• časově-proudová charakteristika;
• ukazatel jmenovitého proudu;
• Jmenovité napětí;
• limit vypínacího proudu;
• třída omezení proudu;
• modelový článek.

Volitelně lze na skříň umístit také schéma zapojení jističe, které označuje kontaktní body pro připojení vodičů.

389 RUB 298 RUB

371 RUB 284 RUB

492 RUB 376 RUB

Ve většině případů jsou všechny informace v označení umístěny určitým způsobem: nahoře je název výrobce, o řádek níže řada a ještě níže jsou technické parametry. Ale to se nestává vždy. Například Legrand má název úplně dole, řada je označena o dva řádky výše a zbytek je rozmístěn po celém předním panelu.

To nebrání porozumění – právě naopak. Informace jsou prezentovány zcela jasně (např. přípustná provozní teplota je uzavřena uvnitř grafické sněhové vločky). Je mnohem snazší vnímat než indikátory shromážděné na jedné hromadě.

Dekódování prvků značení

Název výrobní společnosti je obvykle zvýrazněn jasnou barvou, díky které okamžitě upoutá pozornost. Ve stejném odstínu je zpravidla lakována páka pro ruční zapínání a vypínání stroje.

Modelová řada je označena kombinací písmen a číslic. Umožňuje vám rychle si vybrat, protože obvykle je sortiment výrobce rozdělen do řad, z nichž každá má specifický účel.

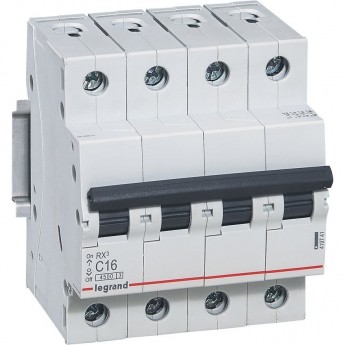

Například Legrand má tři řady: RX3, TX3 a DX3.

První je nejvíce rozpočtový, určený výhradně pro použití v domácnosti. TX3 má působivější vlastnosti a velmi dobře snáší časté zapínání/vypínání, takže takové „stroje“ lze instalovat jak v obytných, tak kancelářských prostorách. A modely z řady DX3 jsou vhodné i pro průmyslové použití, i když je lze umístit i do domácího panelu.

Pojďme k technickým parametrům:

1. Časově proudová charakteristika (VTC) a jmenovitý proud. Umístěno poblíž. Vlevo je písmeno označující VTX – tzn. rychlost provozu „stroje“, když jím prochází proud určité síly. Zařízení kategorií B, C a D jsou vhodná pro domácí použití. Druhá možnost je univerzální: první nemusí zvládnout výkonná zařízení a třetí je vhodnější v soukromém domě. Vpravo od písmene je číslo udávající jmenovitý proud – tzn. maximální proud, který může projít zařízením bez vypnutí jističe.

2. Jmenovité napětí. Ukazuje, pro které sítě je zařízení určeno. Může být reprezentováno jedním číslem nebo dvěma čísly oddělenými lomítkem. V prvním případě je tedy zařízení vhodné pouze pro jeden typ sítě (jednofázová nebo třífázová) a ve druhém – pro oba. Parametr se měří ve voltech, takže napravo od něj je umístěno písmeno V. Vedle něj je také označení typu napětí: přímka znamená konstantní a vlnovka („~“) znamená střídavé. .

3. Omezte vypínací proud. Zjednodušeně řečeno se jedná o výdrž jističe. Tento parametr ukazuje, kolik proudu může zařízení odolat, než se rozbije. Domácí „automaty“ mají nejčastěji hodnotu 4500 A. Na těle přístroje je v černém obdélníkovém rámečku uzavřen indikátor maximálního vypínacího proudu.

4. Třída omezení proudu. Udává dobu trvání zkratu do vypnutí jističe. Čím méně, tím lépe, protože. pod vlivem zkratu je způsobeno poškození elektrického vedení, situace je plná roztavení izolace. Existují tři třídy. Optimální je pro taková zařízení doba trvání zkratu od 2,5 do 6 ms. U druhého se tento čas může zvýšit na 10 ms a u prvního ještě více. Třída proudového omezení je uvedena vedle limitu vypínacího proudu a je také umístěna v černém rámečku. Je označeno odpovídajícím číslem – 1, 2 nebo 3. I když v případě první třídy nemusí být v označení vůbec uvedeno. Musí však být uvedeno druhé a třetí.

Pokud jde o článek, jednoduše pomáhá rychle najít produkt v katalogu. Tento prvek může být reprezentován čárovým kódem nebo QR kódem.

Volitelně mohou být na krytu další označení: například teplotní limit provozu nebo GOST, kterému výrobek odpovídá. Ale hlavní parametry jsou ty, které byly diskutovány výše. Na jejich základě si můžete vybrat optimální jistič pro zajištění bezpečnosti v bytě, kanceláři nebo průmyslovém objektu.

Jistič je kontaktní spínací zařízení, které provádí akce k ochraně elektrické sítě před nadproudy, to znamená před zadřením a přetížením. Aby bylo zajištěno, že kabelové sítě budou v provozuschopném stavu, je důležité zabývat se otázkou výběru jističe opatrně. Tento článek vám pomůže zjistit, jaké vlastnosti byste měli věnovat pozornost při nákupu AB.

Kryt jističe obsahuje mnoho užitečných informací. Pokud víte, že vše najdete na symbolech, pak je potřeba se o konkrétních modelech AV hodně dozvědět a vybrat si kvalitní zařízení, které je pro vás to pravé.

• Výrobní společnost . Logo společnosti nebo její název se objeví v horní části existence. U tohoto označení se často odhalí sytější barva, která má tendenci upřednostňovat barvu ramene nápravy. Značení strojů se provádí podle jednotných pravidel a algoritmů.
• Série přepínač je uveden za názvem společnosti. Skládá se z alfanumerického obsahu a umožňuje rozpoznat jistič mezi celým sortimentem vyráběným společností.
• Jistič jmenovitého proudu – to je jedno z nejdůležitějších označení. Udává konečný proud protékající strojem, který se počítá bez časového omezení při +30 C (čím vyšší teplota, tím nižší hodnota jmenovitého proudu). První písmeno ukazuje časovou charakteristiku proudu, číslo následující za písmenem udává hodnotu schváleného proudu.

Existuje pět typů základních časových charakteristik: „B“, „C“, „D“, „K“, „Z“. Nejběžnější z nich jsou „B“, „C“, „D“. Na základě těchto písmen chápete, jak funguje elektromagnetická ochrana při zkratu procházejícím strojem.

Charakteristika „B“ znamená, že prahová hodnota vypnutí jističe, když jím protéká proud, je 3-5krát vyšší než jeho maximální jmenovitý proud, „C“ – 5-10krát, respektive „D“ – 10-20krát. Za žádných okolností nesmí být zařízení používáno, pokud jeho jmenovitý proud překračuje konstrukční limit. Zpravidla jsou standardně vybrány univerzální jističe typu C, B a jsou určeny pro domácí spotřebiče a osvětlení typu D se častěji vyskytuje v obytných budovách.

• Stres . Toto označení má dva významy: pro jednofázovou síť nebo pro třífázovou síť. Tato hodnota je indikována ve voltech (V) se změnou typu napětí: „~“ – střídavé nebo „-“ – konstantní. Například označení ve tvaru: „230/400 V“ je dešifrováno takto: napěťový jistič je určen pro elektrickou síť měřenou při frekvenci a napětí 230 voltů, jakož i pro měření frekvence s frekvencí a napětí 400 voltů.
• Vypínací schopnost – to je maximální proud, který spustí stroj v případě zkratu ve vedení při zachování výjimečného výkonu. Označuje se v ampérech „4500A“ nebo „6000A“. To znamená, že pokud je zátěž nebo kabel napájen, proud bude vyšší než jmenovitý, to znamená, že kontakty zařízení se mohou zlomit nebo svařit dohromady.
• Třída omezení proudu – doba od okamžiku, kdy se začnou vypínat kontrakce výkonu vypínače, dokud nedojde k úplnému pokrytí zhášení oblouku při spínání zhášení oblouku. Existují tři třídy omezovačů proudu, které jsou v černém čtverci. Čím vyšší třída, tím rychleji se stroj vypne. Rozdělení podle třídy: 1. třída – přeskočit > 10 ms; Třída 2 – od 6 do 10 ms; Stupeň 3 – od 2,5 do 6 ms.
• GOST a normy. Označení označující státní normu, která formuluje požadavky na kvalitu výrobku a předepisuje použití konkrétního zařízení. Například „GOST R 50345“. A „GOST R500030.2“ je vhodný pouze pro průmyslový trh. Podle normy GOST se tedy klasifikace spínačů provádí podle dvanácti pozic, avšak při výběru stroje pro domácí účely může být tento rozsah omezen na 4–5 bodů: polarita, vysoké napětí, jmenovitý proud, vypnutí třídy a zkratový proud.
• Impulsní napětí, izolace a stupeň poškození. “Uimp” Významná hodnota impulsního napětí. Například „6 kV“. Jedná se o špičkovou hodnotu pulzního napětí daného tvaru a polarity, kterou zařízení vydrží. Nesmí být nižší než výskyt přechodného přepětí, který je možný v systému, do kterého je zařízení zařazeno. Ui charakterizuje odhadované napětí. Například “500V”. Toto je hodnota napětí stanovená výrobcem a je to zkušební napětí při vysoké úrovni nebezpečí úniku a úniku ochranného napěťového zařízení. Deg3 je stupeň detekce s přítomností vodivé nebo suché nevodivé léze, která se může stát vodivou, pokud dojde k závěru.
• Maximální vypínací schopnost je hodnota maximální vypínací schopnosti stanovená výrobcem, aby při identifikaci určila odhadovanou významnost provozního napětí za podmínek pozorovaných ve zkušebním cyklu. Toto označení není použitelné pro každého, i když právě tato hodnota umožňuje vyhodnotit schopnost spínacího zařízení při různých významných napětích. Označeno jako “Ics/Icu a Icu”. Jednoduše řečeno: pokud je zkratový proud stejný jako výkon těla zařízení s číslem pod „Icu“, bude možné vypnout odpovídající přiřazení pouze jednou. Pokud je zkratový proud roven parametru „Ics/Icu“, lze stroj dále používat.
• Selektivita – jedná se o schopnost vnímat pouze tísňovou linku, bez vnímání spínače vyšší úrovně (vstupu). Známky jsou označeny “Kat A” nebo “Kat B”. Cat A je běžný automat. Kategorie B je selektivní spínač instalovaný v rozvětvených sekcích pro zajištění selektivity ochrany. Výhradně tato funkce zvýšené frekvence varování před mimořádnými stavy je příčinou vysokého výskytu onemocnění kardiovaskulárního systému.
• Točivý moment . Tělo kvalitního spínače obsahuje informaci o hlavním utahovacím momentu pro kontaktní svorky. Uzavírací moment lze uzavřít, například „0.4 Hm“, „2.0 Hm“. Jedná se o velmi důležitý parametr, který neumožňuje použití momentových šroubováků požadovaného průměru.
• Někteří výrobci označují zařízení pomocí QR kódů , které mají plné vlastnosti tohoto elektrického výrobku. Výbavu si můžete ověřit kódem přímo v prodejně pomocí mobilního telefonu a tím určit její originalitu.
• Grafický diagram : Toto označení jističe vyžaduje užitečné informace o principu činnosti zařízení a způsobu jeho připojení. Obvykle je na výkresech postaven elektrický obvod s vizuálním schématem zapojení nebo typy ochran sestavených ve stroji. Půlkruh rozlišuje elektromagnetické uvolnění a krev odlišuje krev.

Jak vybrat jistič?

Přítomnost dvou hlavních kritérií pro výběr AB. První příjem AV za danou cenu/kvalitu a také výběr typu AV.

1. Určete počet spínačů. K tomu potřebujete znát počet silových obvodů v dětství.
2. Vyberte polaritu a odpor. Podle celkového počtu pólů se automatické spínače dělí na jednopólové (stojí v obvodu a je jim přidělen jeden vodič, jeden řetěz), dvoupólové (dva jednopólové jističe, s kombinovaným spínačem), třípólové (určené k přerušení a ochraně třífázových obvodů) a čtyřpólové.
3. Určete bezpečný jmenovitý proud pro vaši kabeláž
4. Vyberte aktuální třídu útoku (vypnutí)
5. Určete zkratový proud pro rodinný dům nebo garáž
6. Přítomnost chyb. Chyby mohou být dvou typů: jistič neodpovídá indikátoru vaší sítě (polarita, napětí) a výběr nesprávných provozních charakteristik.

Obecná doporučení pro výběr zařízení

• Trvanlivost – důležitá kritéria, která nelze při výběru jističe opomenout. Pouzdro musí být neporušené, bez třísek, vad nebo prasklin, které by mohly způsobit poruchu. Navíc takové mechanické poškození vede ke ztrátě kvality materiálu.
• Počet pólů jistič je vybrán z chráněných elektrických obvodů. Pro jednofázový obvod se obvykle používají dvoupólové, pro třífázové obvody – tří- a čtyřpólové.
• Doporučuje se nakupovat na specializovaný obchod.
• Mezi produkty se vyplatí vybírat důvěryhodné značky , které se na ruském trhu dlouhodobě osvědčují.

V první řadě je to od správného výběru jističů, že provoz celé sítě nebo jejích jednotlivých sekcí a zařízení, která jsou k ní připojena, se stává bezpečnějším.
