Jaká je hloubka kabelového výkopu?

Před rozhodnutím o hloubce, do které by měl být elektrický kabel uložen, je třeba provést výzkum, který by zkoumal vlastnosti půdy a povětrnostní podmínky v regionu. Na základě obdržených informací budou konstruktéři schopni nejen přesně určit hloubku uložení elektrických kabelů v zemi, ale také návrh výkopu, ve kterém budou ve skutečnosti elektrické rozvody položeny.

Všechna kritéria pro provádění stavebních a instalačních prací jsou stanovena příslušnou regulační a technickou dokumentací. A zde hloubka elektrického kabelu v zemi není zdaleka jediným parametrem. Vzdálenost mezi kabely, kvalita a typ těsnění výkopu, typ násypu (podkladu) pro elektroinstalaci, typ drenážního systému (pokud je požadován) – to vše přímo nebo nepřímo závisí na vlastnostech zeminy a povětrnostní podmínky v konkrétní oblasti. Zvažme jednotlivé situace.

Jaký druh elektrického kabelu lze uložit do země?

Abyste pochopili, zda je možné položit elektrický kabel pod zem, doporučujeme vám seznámit se s následující tabulkou:

V uvedené tabulce jsou značky kabelů seřazeny podle jejich preferovaného použití za určitých podmínek.

Obecné požadavky

Je možné položit elektrický kabel pod zem? Tato otázka je možná zásadní při řešení problému dodávky elektřiny (nebo elektrického/optického signálu) z jednoho bodu do druhého. Z toho můžeme usoudit, že hodně záleží na typu instalované elektroinstalace. Zde jsou například požadavky na položení kabelu, kterým se plánuje přenos elektřiny s napětím do 35 kV:
• Hloubka uložení elektrických kabelů do země (při použití výkopů) by měla být 70 cm nebo více. Šířka výkopu se volí na základě požadavku, že vzdálenost mezi kabely, stejně jako vzdálenost mezi kabelem a stěnou výkopu, musí být minimálně 250 mm.
• V některých případech (přítomnost spodní vody, vzduté půdy atd.) jsou dno a stěny vykopaného příkopu obloženy betonovými deskami nebo jiným stavebním materiálem, jehož tloušťka a typ závisí na povětrnostních podmínkách v regionu, půdě podmínky a další kritéria.
• Dno a stěny výkopu jsou zbaveny předmětů a prvků s řeznými hranami, protože by mohly poškodit plášť kabelu. Pokud není možné odstranit jakýkoli prvek (například blok kamene), jeho hrany by měly být otupeny. Kabel můžete také zakrýt v místech, kde přichází do kontaktu s ostrými předměty nebo konstrukčními prvky.
• Na dno výkopu se umístí polštář o tloušťce asi 10 cm. Může to být písek, štěrk nebo jiný materiál. Kabel se položí na vytvořený podklad.
• Po instalaci se kabel opět zasype pískem (nebo jiným materiálem). Tloušťka násypu je 10 cm (nad kabelem).
• Pro dodatečnou ochranu kabelu se doporučuje překrýt násypovou vrstvu speciálními deskami PZK (kabelové uzávěry). SPD slouží také jako signalizační zařízení (nápis na přední straně štítku označuje přítomnost kabelů pod ním). Pokud se neplánuje použití desek, položí se výstražná páska, která také indikuje přítomnost vysokonapěťového kabelu v zemi.
• Nahoře se provede zásyp zeminou a pokládka se považuje za dokončenou.
Tyto požadavky jsou platné jak pro „běžnou“ zeminu se střední úrovní koroze, vlhkosti a tvrdosti, tak pro vzdouvající se půdy, které mají zvláštnost sezónního bobtnání při vystavení negativním teplotám. Substrát a násyp z písku, štěrku nebo drtě zde plní roli vyvažovače, zabraňujícího ohýbání kabelů. Pro tento způsob instalace jsou vhodné jakékoli kabely s páskovým pancířem (například VBShv, PvBShv, TPPBbShv, PvBV) nebo kabely bez pancéřování, pokud jsou uloženy v ochranných trubkách.
Nyní se krátce podíváme na to, jak položit elektrický kabel do země v permafrostu a skalnatých oblastech.

Věčný mráz

V jaké hloubce zakopat elektrický kabel v podmínkách permafrostu (půda se rozmrazuje ne více než jednou za 3 roky) do značné míry závisí na průměrné roční teplotě v regionu, tloušťce zamrznutí půdy a také na přítomnosti / nepřítomnosti takových jevy jako:
• termokras – kolaps půdy při tání;
• soliflukce – sesouvání půdy ze svahu při rozmrazování;
• mrazové trhliny – trhliny, které vznikají v důsledku nerovnoměrného stlačení zeminy při jejím ochlazování.;
• led – vypouštění a zamrzání říčních nebo podzemních vod na povrch v zimě.
Uveďme příklad, jak položit elektrický kabel do země v podmínkách permafrostu, a také zvažte některé vlastnosti tohoto procesu.
• Veškeré práce na přípravě trasy v podmínkách permafrostu, včetně kácení lesních mýtin (pokud existují), se provádějí předtím, než půda začne tát.
• Pokládání kabelů se obvykle provádí v aktivní vrstvě (podléhající sezónnímu zamrzání a rozmrazování) půdy.
• Pokud je tloušťka aktivní vrstvy menší než návrhová hloubka pokládky kabelu, provádějí se práce brzy na jaře nebo koncem podzimu. Během těchto období je půda stále zmrzlá a teplota vzduchu je v přijatelných mezích pro pokládku kabelů.
• Pokládání kabelů začíná procesem opakovaného kopání zeminy. K tomuto účelu se používá speciální zařízení s příslušnými nástavci. Podepření může výrazně snížit mzdové náklady při výstavbě kabelové trasy.
• Během rytí a dalších přípravných prací je nutné sledovat bezpečnost drnů a mechových porostů půdy. Jejich porušení může vést k nežádoucím změnám při rozmrzání půdy.

Ne všechny typy kabelů jsou vhodné pro použití v podmínkách permafrostu. V takových situacích se používají speciální kabely s kruhovým drátěným pancířem (například značky OSK, AOSKl, APvKV, PvKaV). Vhodné jsou i rozvody páskovým pancířem (SB, AOSB), ale před jejich položením se trasa podrobí násypu (položí se štěrkopískový násyp). V obou případech (položení kabelů s drátěným nebo páskovým pancéřováním) lze podél výkopů dodatečně instalovat drenážní kanály pro odvod vody a lze postavit systémy pro zadržování sněhu.

Skalnatý terén

Hloubka, do které položit elektrický kabel ve skalnaté půdě, závisí spíše na možnosti vytvořit ve skále příkopy určité hloubky. Hovoříme o možnosti použití technických prostředků v konkrétní oblasti k ničení horniny – mohou být vyžadovány vykořeněné, sbíječky nebo dokonce dynamit (vše záleží na tvrdosti, druhu a umístění zpracovávané horniny).

Všechny ostatní požadavky na výkop jsou platné, stejně jako v případě uložení kabelů do „obyčejných“ zemin. Rozdíl může spočívat v nutnosti instalovat další nosné konstrukce (pro zvýšení únosnosti stěn příkopu) a konstrukce, které chrání před sesuvy půdy a kamením.
Neměnným požadavkem pro výstavbu kabelových tras ve skalnatých oblastech je však použití speciálních typů kabelů s drátěným pancéřováním (například AVKbShv, APvKV, PvKaV, PvKShp), schopných odolávat mechanickému namáhání, bludným proudům, korozi a dalším vnější vlivy.

Elektrické kabely pro instalaci do různých druhů zemin zakoupíte u firmy Kabel.RF ®. Nabízíme produkty vyrobené v souladu se schválenými GOST a TU. Na celý sortiment jsme nastavili výhodné ceny.

Při pokládání elektrického kabelu do domu pod zemí se majitelé rezidenčních nemovitostí často potýkají s otázkou, jak přesně hluboko by měl být zakopaný. Před tím se doporučuje provést příslušné studie půdy, kde bude elektrická trasa ležet, a také geotechnické a atmosférické faktory vlastní oblasti, ve které se předpokládá provedení práce. Na základě získaných dat projektanti přesně určí hloubku elektrického kabelu v zemi a vytvoří náčrt/schéma budoucího výkopu.

Všechny parametry, které musí být dodrženy při stavebních a instalačních pracích, jsou upraveny regulačními a technickými dokumenty. Takže kromě hloubky elektrického drátu v zemi se bere v úvahu efektivní vzdálenost mezi vodiči, kvalita výkopu, těsnění, typ použitého substrátu a přítomnost drenážního systému.

Jaké typy kabelů je dovoleno pokládat do země?

Pro zajištění dodávky elektrické energie do bytových/nebytových prostor se zpravidla používají různé typy kabelů. Například při vedení kabelu pod zemí, kterým je určen k přenosu elektřiny o napětí nejvýše 35 kV, musí kabeláž splňovat následující požadavky:

• V zemi musí být elektrické kabely položeny v hloubce (pokud je použit příkop) větší než 70 cm V tomto případě se šířka příkopu vypočítá s přihlédnutím ke vzdálenosti mezi dráty a vzdálenosti mezi stěnami výkopu a samotným kabelem, od 250 mm.
• Pokud je na místě podzemní voda nebo těžká půda, doporučuje se pokrýt dno a stěny příkopů speciálně vybranými betonovými deskami.
• Před položením kabelu je důležité očistit stěny a dno výkopu od nečistot, jakož i od předmětů s ostrými hranami, které mohou poškodit nebo narušit celistvost izolačního pláště kabelů. V místech, kde je vysoká pravděpodobnost kontaktu drátu s ostrými prvky, je přípustné používat kryty kabelů.
• Na dně výkopu musí být umístěn polštář, jehož tloušťka musí být nejméně 10 cm, můžete použít jakýkoli sypký materiál – ve formě písku, drceného kamene nebo štěrku.
• Po položení drátu na polštář by měl být pokryt pískem a kopec na vrcholu kabelu by měl být silný asi 10 centimetrů.
• Pro dodatečnou ochranu kabelu je nábřeží pokryto speciálními deskami. Pokud se použití takových desek neplánuje, položí se na nábřeží výstražná páska.
• Postup pro položení elektrického kabelu do země se považuje za dokončený po zasypání zeminy nad místem již uzavřeného příkopu.

Podobná kritéria jsou přijatelná pro všechny typy půd. Jako substrát funguje zejména pískový val. Tato vrstva zabraňuje průhybu kabelu. Tento způsob instalace je tedy přijatelný pro všechny vodiče, které obsahují páskové pancéřování – například PvBV, PvBShv, VBShv, TPPBbShv. Tento způsob je také možné použít pro pokládku elektrických kabelů pomocí ochranných trubek.

Jiné nuance

Pokud hodláte položit běžný kabel BBG nebo NYM, doporučuje se použít dvoustěnnou vlnitou hadici DKC po celé délce drátu. Ve slabších oblastech se dodatečně nasazují speciální pouzdra s větším průměrem – mohou to být trubky z plastu nebo azbestu, které mají větší tuhost. Díky tomu je drát méně náchylný na mechanické a geotechnické vlivy.

Jak jsou spojeny dva různé kusy

Nejžádanější a nejspolehlivější možností pro položení elektrického kabelu do země je použití celého kusu, který nemá žádné spoje. Pokud se však nenajde produkt požadované délky, pro spojení dvou kusů je třeba oba díly přivést na povrch země, vložit utěsněnou krabici, do které propojíte vodiče.

Odborníci nedoporučují vyrábět spojky lidem, kteří nemají speciální vybavení a zkušenosti. V opačném případě existuje vysoké riziko rychlého selhání, které v konečném důsledku povede k dodatečným nákladům na přepracování.

Jak zavést elektroinstalaci do domu

Je důležité vzít v úvahu, že při zavádění elektřiny do obytné budovy, chaty nebo přístavby je přísně zakázáno pokládat kabely přímo pod základy budovy. Stejný zámek platí pro pásový základ. Problém se řeší pomocí tzv. hypoték, které se zazdí při lití základu. Jsou to úseky trubek vyčnívající kousek za základ, do kterých se vkládají dráty. Průměr průřezu každého použitého zapuštěného dílu musí čtyřnásobně překročit průřez kladeného kabelu. Po dokončení operace pokládky kabelu jsou vložky utěsněny. K tomu můžete použít hadry namočené v cementovém mléce nebo běžnou polyuretanovou pěnu.

Pokud ve fázi výstavby tento okamžik zmeškal a hypotéky nebyly uspořádány, existuje cesta ven: do základu je vyvrtána díra, do ní je vložena trubka a utěsněna. Další operace se opakují podobně jako výše popsaná metoda.

Další možnost položení kabelu uvnitř domu je následující: podél jedné ze stěn domu se kabel zvedne do určité výšky pomocí kovové trubky. Obvykle se výška rovná značce označující umístění vstupní skříně. V této výšce je ve zdi instalována hypotéka a přes tento prvek je kabel vložen do domu. Tato metoda je vhodná zejména pro majitele budov, kde jako základ slouží monolitické desky.

Jak vložit kabel do domu přes zdi

Pokud je použit pancéřový kabel, je důležité nejprve uzemnit pancíř. Za tímto účelem je k samotnému pancíři připájen drát s pláštěm, po kterém je v distribučním panelu nastaven na nulu. To by nemělo chybět, protože v případě fázového zhroucení hrozí, že skončí na brnění. Když je kovový plášť uzemněn (uzemněn), v případě výpadku fáze bude fungovat automatické ochranné zařízení, v důsledku čehož se napájení jednoduše vypne.

Co dělat, když je drátů hodně?

Pokud plánujete položit několik vodičů pod zem najednou, je důležité mezi nimi dodržet vzdálenost 10 cm. V případě, že bude kabel položen do vlnitých hadic nebo trubek, použije se pro každý drát samostatný plášť. Uspořádání je obvykle rovnoběžné a vzdálenost mezi vodiči nepřesahuje 15 cm.

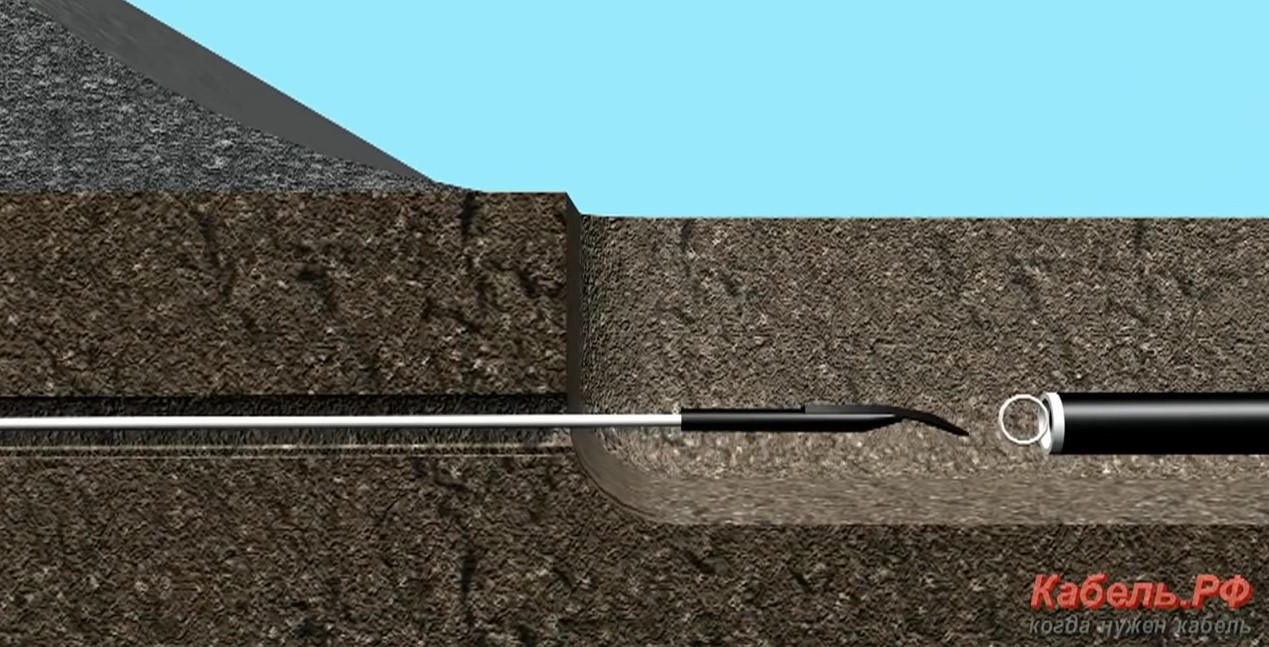

Jak se utahuje trubka nebo zvlnění

Při pokládání kabelů pod zem lze použít dva typy zvlnění: se sondou a bez sondy. Nejlepší volbou je vlnitá sonda, což je tenký drát. Kabeláž se k němu přiváže a vtáhne dovnitř. Po vytažení drátu jsou dráty utaženy na toto místo.

Pokud z nějakého důvodu sonda chybí, existuje možnost vzniku určitých problémů. Pokud je například stupeň tuhosti kabelu dostatečně vysoký, jednoduše se zastrčí dovnitř. Přes zdánlivou jednoduchost však může celý proces zabrat poměrně hodně času.

Pokud je vodič měkký, bude se s největší pravděpodobností držet na stěnách nebo se bude kroutit. Ale i tento problém lze vyřešit: zpočátku byste měli do trubky vložit kus motouzu nebo tenkého lana, pak k němu přivázat drát a jednoduše jej utáhnout uvnitř otvoru.
